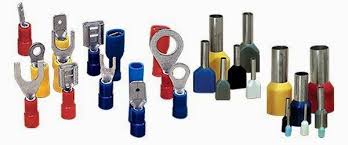

Tipos de terminais para cabos elétricos

• Ampla utilização em circuitos elétricos.

• Oferecem opções seguras e práticas para conectar fios a terminais.

• Permitem a ligação direta de cabos nos parafusos.

Variações disponíveis

• 1,5 mm na cor vermelha, 2,5 mm na cor azul, 4 e 6 mm na cor amarela, várias furações para parafusos de diferentes tamanhos, proporcionando versatilidade na aplicação.

Características dos Terminais de Anel

• Sólida conexão, eliminando riscos de escorregamento ou desconexão.

• Facilidade de conexão e desconexão, deslizando suavemente sobre um pino e fixando-se com uma porca.

• Convenientes ao lidar com conectores de passagem.

Fatores a serem considerados na escolha do terminal

• Bitola do fio.

• Tamanho do pino a ser conectado.

• Tipo de isolamento mais adequado ao ambiente de instalação.

Considerações adicionais

• Em ambientes sujeitos a vibração constante, pode ser necessário apertar periodicamente a porca para garantir a estabilidade da conexão.

Aplicabilidade

• Ideais para diversas situações devido à sua versatilidade.

• Comuns em sistemas elétricos devido à confiabilidade.

• Escolha frequente para conexões elétricas devido à sua aplicabilidade em uma ampla gama de cenários.

Terminais de Garfo

• Ampla utilização em circuitos elétricos.

• Possuem um formato de garfo com duas hastes abertas para receber um parafuso de fixação ou um terminal.

• Utilizados para fixar cabos diretamente nos parafusos e em contatores devido ao formato que facilita a entrada no contator.

Características e Vantagens do Modelo

• Não é necessário retirar todo o parafuso para desconectar do terminal.

• Basta afrouxar um pouco para facilitar a remoção.

• Projetados para fácil e rápida desconexão.

Tipos de Terminais de Garfo

Terminais de Garfo com Trava

• Possuem extremidades nubladas que se encaixam no pino.

• Ação de encaixe diminui as chances de queda ou soltura ao longo do tempo.

• Escolha sólida para futuras alterações no sistema elétrico.

Terminais de Garfo com Flange

• Ausência de extremidades nubladas.

• As pontas dos garfos são viradas para cima, formando uma flange.

• A flange agarra a porca, mantendo o terminal de garfo no lugar.

• Reduz as chances de escorregamento ou desconexão.

• Opção conveniente quando há planos de alterações futuras no sistema ou ao trabalhar com um pino que já possui vários terminais.

• Os Terminais de Garfo destacam-se em situações onde a remoção de uma porca de um pino é desafiadora, sendo uma escolha eficiente para garantir uma conexão segura e permitir modificações no sistema elétrico com facilidade.

Terminal de Luva

• São utilizados para isolar e conectar fios elétricos.

• Apresentam um formato de tubo cilíndrico oco, assemelhando-se a uma luva.

• Funcionam como luvas de emenda isolantes para emendas de prolongamento.

• Fabricados em borracha ou plástico, oferecem proteção contra umidade, danos, vibrações e outras condições adversas.

• Amplamente empregados em instalações elétricas de baixa ou média tensão, incluindo aparelhos eletrônicos, motores elétricos e sistemas de iluminação.

Luvas Tradicionais

• Conectam um fio ou cabo a outros fios ou cabos.

• Inserção de fio ou cabo despojado, seguida por crimpagem com a ferramenta apropriada.

• Aplicação de revestimento termoencolhível revestido de epóxi sobre o outro fio ou cabo.

• Processo repetido no outro lado e, após inspeção adequada, o revestimento termoencolhível é posicionado sobre a emenda e ativado com uma ferramenta de calor, criando uma vedação à prova d'água.

• Eficientes quando apenas uma seção do fio precisa ser substituída ou adicionada.

Luva para bitolas diferentes

• Utilizados ao conectar um fio a dois ou mais fios ou quando há diferenças de bitola.

• Ideal para conectar fios de diferentes espessuras, como um fio de bitola 12 a um de bitola 10.

• Permitem a conexão de um fio de bitola 10 a dois fios de bitola 10.

• Disponíveis em diversas dimensões para conectar facilmente fios de bitolas menores.

• Processo de instalação semelhante ao mencionado acima, incluindo o uso de revestimento termoencolhível revestido de epóxi, proporcionando uma proteção robusta.

• São utilizados para isolar e conectar fios elétricos.

• Apresentam um formato de tubo cilíndrico oco, assemelhando-se a uma luva.

• Funcionam como luvas de emenda isolantes para emendas de prolongamento.

• Fabricados em borracha ou plástico, oferecem proteção contra umidade, danos, vibrações e outras condições adversas.

• Amplamente empregados em instalações elétricas de baixa ou média tensão, incluindo aparelhos eletrônicos, motores elétricos e sistemas de iluminação.

Luvas Tradicionais

• Conectam um fio ou cabo a outros fios ou cabos.

• Inserção de fio ou cabo despojado, seguida por crimpagem com a ferramenta apropriada.

• Aplicação de revestimento termoencolhível revestido de epóxi sobre o outro fio ou cabo.

• Processo repetido no outro lado e, após inspeção adequada, o revestimento termoencolhível é posicionado sobre a emenda e ativado com uma ferramenta de calor, criando uma vedação à prova d'água.

• Eficientes quando apenas uma seção do fio precisa ser substituída ou adicionada.

Luva para bitolas diferentes

• Utilizados ao conectar um fio a dois ou mais fios ou quando há diferenças de bitola.

• Ideal para conectar fios de diferentes espessuras, como um fio de bitola 12 a um de bitola 10.

• Permitem a conexão de um fio de bitola 10 a dois fios de bitola 10.

• Disponíveis em diversas dimensões para conectar facilmente fios de bitolas menores.

• Processo de instalação semelhante ao mencionado acima, incluindo o uso de revestimento termoencolhível revestido de epóxi, proporcionando uma proteção robusta.

• São utilizados para isolar e conectar fios elétricos.

• Apresentam um formato de tubo cilíndrico oco, assemelhando-se a uma luva.

• Funcionam como luvas de emenda isolantes para emendas de prolongamento.

• Fabricados em borracha ou plástico, oferecem proteção contra umidade, danos, vibrações e outras condições adversas.

• Amplamente empregados em instalações elétricas de baixa ou média tensão, incluindo aparelhos eletrônicos, motores elétricos e sistemas de iluminação.

Luvas Tradicionais

• Conectam um fio ou cabo a outros fios ou cabos.

• Inserção de fio ou cabo despojado, seguida por crimpagem com a ferramenta apropriada.

• Aplicação de revestimento termoencolhível revestido de epóxi sobre o outro fio ou cabo.

• Processo repetido no outro lado e, após inspeção adequada, o revestimento termoencolhível é posicionado sobre a emenda e ativado com uma ferramenta de calor, criando uma vedação à prova d'água.

• Eficientes quando apenas uma seção do fio precisa ser substituída ou adicionada.

Luva para bitolas diferentes

• Utilizados ao conectar um fio a dois ou mais fios ou quando há diferenças de bitola.

• Ideal para conectar fios de diferentes espessuras, como um fio de bitola 12 a um de bitola 10.

• Permitem a conexão de um fio de bitola 10 a dois fios de bitola 10.

• Disponíveis em diversas dimensões para conectar facilmente fios de bitolas menores.

• Processo de instalação semelhante ao mencionado acima, incluindo o uso de revestimento termoencolhível revestido de epóxi, proporcionando uma proteção robusta.

Terminal Pino

• Enquanto muitos terminais de desconexão mencionados anteriormente podem ser utilizados em diversas situações, os terminais em formato de pino têm um propósito específico.

• São especialmente úteis ao trabalhar com blocos de terminais do tipo compressão, onde o ponto de entrada é dimensionado apenas para acomodar o fio.

• Em situações em que se utiliza fio flexível, como o fio trançado, o risco de separação das fibras pode comprometer a condutividade e até danificar os condutores.

• Os terminais pino resolvem esse problema, transformando a extremidade de um fio trançado em algo semelhante a um fio sólido.

• Isso elimina o risco de danos ao conectar a um bloco de terminais de compressão, ao mesmo tempo em que mantém a flexibilidade do fio trançado.

• Peças metálicas utilizadas para conectar fios elétricos em aparelhos eletrônicos.

• Disponíveis em diferentes tamanhos, podendo ser isolados ou não.

• Basta encaixar o terminal pino no soquete correspondente e assegurar uma fixação adequada para evitar problemas elétricos.

Terminal Tubular Ilhós

• Utilizado ao conectar fios trançados a blocos de terminais.

• Evita o desgaste do fio, especialmente em situações com fios trançados.

• Previne danos ao envolver o fio, estabelecendo uma conexão mais robusta.

• Instalação simples, exigindo apenas crimpagem.

• Também conhecido como ilhós, é um conector elétrico para a conexão de fios em instalações elétricas.

• Composto por um tubo de metal, geralmente de cobre, que apresenta um ilhós na extremidade.

• O ilhós facilita a fixação do terminal a um parafuso.

• Amplamente empregado em conexões de cabos em disjuntores, instalações residenciais e prediais.

Terminais de Desconexão

• Em situações que demandam fácil remoção ou manutenção de equipamentos, os terminais de desconexão, também conhecidos como linguetas ou slip-on, são ideais.

• Projetados para conectarem, desconectarem e reconectarem facilmente, esses terminais atendem a diferentes necessidades e estilos.

Existem diversas categorias, incluindo

• Totalmente Isolados: Evitam corrosão e redução da condutividade em ambientes severos, proporcionando uma conexão robusta.

• Parcialmente Isolados: Com revestimento de epóxi, oferecem proteção à conexão mantendo fácil acesso, indicados para ambientes controlados.

• Piggyback: Desenvolvidos para múltiplas conexões, permitem a conexão adicional de outros terminais, funcionando como conectores de duas vias.

• Pino: Específicos para blocos de terminais compressão, transformam extremidades de fios trançados em sólidos, preservando flexibilidade.

Terminais de Compressão

• Terminais de compressão são semelhantes aos anéis mencionados anteriormente, mas com diferenças notáveis.

• Projetados para cabos, são maiores para lidar com diâmetros mais amplos, ocasionalmente até mesmo fios.

• A estrutura é mais robusta para suportar maior peso e corrente elétrica.

Extremidade Fechada

• Construídos para máxima durabilidade, têm extremidade fechada, evitando intrusão ambiental.

• Revestimento de estanho reduz as chances de corrosão, ideal para ambientes marinhos e em conformidade com normas.

Costura Brasada

• Buscam uma conexão elétrica sólida, sendo fáceis de usar e instalar.

• Mais espessos que anéis, estanhados para reduzir corrosão, adequados para situações com menor necessidade de proteção ambiental.

• Podem ser revestidos com termoencolhível de epóxi, se necessário, para aumentar a resistência.

Aplicações dos Terminais de Compressão

• Desempenham papel crucial em diversas aplicações:

• Amplamente usados em conexões de cabos em barramentos a parafusos e fixação em estruturas.

• Elementos tubulares de metal crimpados nos fios, estabelecendo conexões elétricas confiáveis e seguras.

• Disponíveis em diferentes formatos e tamanhos para diversas aplicações elétricas.

• Instalação simples, exigindo inserção do fio no terminal seguida por crimpagem.

Terminais de Bateria

• Os terminais de bateria são essenciais para conectar uma carga a uma bateria, agindo como contatos elétricos.

• Aplicáveis tanto em baterias de célula única quanto em multi-células.

• Fabricados com cobre de contato 131, apresentando uma pureza de 95% para assegurar alta condutividade.

• Cada terminal é eletrochapeado com estanho, conferindo resistência ideal, especialmente em ambientes marinhos desafiadores.

• A instalação é simples, envolvendo o afrouxamento da porca, deslize do terminal de bateria sobre o pino e, em seguida, aperto da porca para fixação segura.

• Considerar a adição de uma capa protetora é recomendado para proporcionar um nível extra de proteção.
