Borne: usá-los em seu painel.

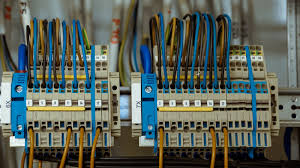

Motivos pelos quais existe o Borne dentro de um painel de comando e por que estes componentes são encontrados nos painéis com tanta frequência. Seu objetivo principal é fazer a ligação de todos os elementos que estão fora do painel, com os elementos que estão dentro dele. Por isso, existem muitos bons motivos para usar este recurso.
O borne proporciona uma manutenção adequada.
O primeiro, é para que você consiga fazer a manutenção da melhor forma possível. Outro grande objetivo dos Bornes é permitir que você identifique mais facilmente os condutores que fazem parte do painel. Assim, você pode fazer a medição através dos orifícios do próprio componente.
Então, ao observá-los, existe um número específico de orifícios, onde são encaixados os condutores. Um grande benefício do Borne é, por exemplo, usar a ponta de prova nestes orifícios para verificar onde existe o problema. Considerando, que as medições são mais fáceis.
É claro que também é possível fazer a medição diretamente através dos condutores, do relé térmico ou qualquer outro elemento, mas com os bornes o acesso é muito mais fácil e a medição muito mais precisa. Considerando, uma manutenção muito mais precisa pelo acesso aos condutores que o Borne possibilita.
Como mencionado, a lista de elementos dentro e fora do painel é bem grande, e a régua de Borne permite encontrar cada um deles de forma mais direta, facilitando muito o trabalho do elétricista.
Facilita o retrofit
Imagine uma situação em que você irá fazer um retrofit, trocando o painel antigo por um novo. Neste caso, a régua de Borne tem uma função estratégica que também facilita muito a vida do eletricista.
No momento de fazer a troca, todos os elementos externos estão no painel, mas passam pela régua de borne. então, é preciso apenas desconectar os elementos externos, que estão separados pela régua, retirar o painel e colocar o novo. Todo o processo é muito mais simples, reduzindo e muito o tempo do trabalho.
Caso não existisse o Borne, o cabo viria direto do motor para o contator, sendo necessário um processo muito mais complexo. É importante que os botões e sinaleiros também passem pelo Borne, para os casos em que não é necessário trocar o painel inteiro, apenas a placa de montagem.
Dividindo as réguas de Borne
Outro motivo para usar a régua de Borne é que ele pode ser identificado no diagrama elétrico muito facilmente. Normalmente, ele aparece no diagrama com o nome X1, X2, X3 e assim por diante, mas não é regra podendo ter a nomenclatura que o projetista desejar ser mais fácil de identificar. Cada um deles está conectado a um tipo de elemento diferente, como a alimentação, o comando e a potência, mesmo que todas façam parte do mesmo trilho.
Então, no diagrama elétrico é possível identificar os bornes, com o nome da régua e o número do Borne, para identificar cada elemento do seu painel muito mais facilmente.
Essa informação é fundamental para você não errar no momento de fazer o seu diagrama, garantindo que o cabo passará pelo borne e assegurando mais precisão na manutenção.
